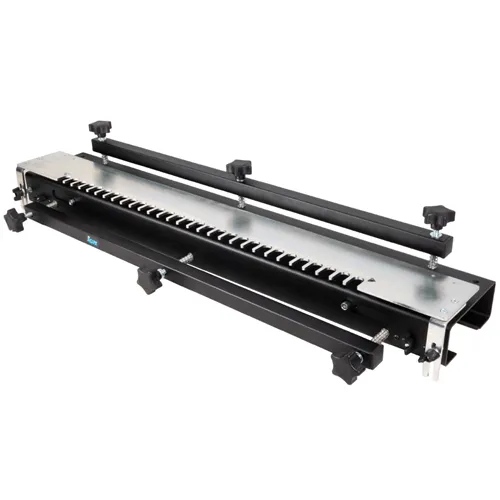

IGM FD600 je cinkovací prípravok na rýchlu a opakovateľnú výrobu 12,7 mm polokrytých rybinových spojov pomocou hornej frézky. Pracovná šírka 610 mm je vhodná pre širšie zásuvky, korpusové dielce a výrobu viacerých spojov v sérii.
- Na presné a opakovateľné polokryté rybinové spoje.
- Pre materiál s hrúbkou 11-25 mm a obrobky široké až 610 mm.

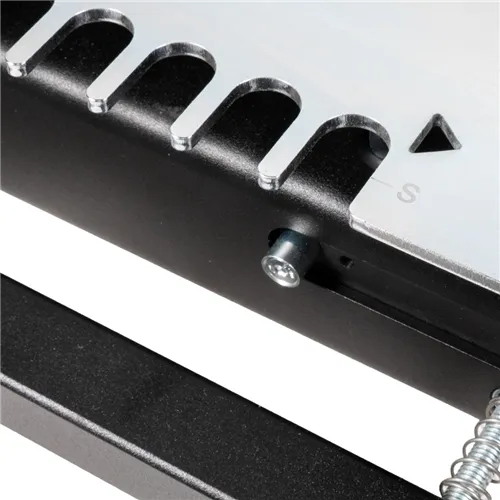

- Posuvné dorazy na jednoduché a opakovateľné ustavenie dielov voči šablóne.
- Laserom rezaná šablóna zo 4mm pozinkovaného oceľového plechu.
- Pevné oceľové telo a držiaky šablóny s robustnými prítlakmi na stabilné upnutie obrobkov.
- Rybinová fréza a kopírovací krúžok sú súčasťou balenia.
- Rozšíriteľný systém o šablóny na čapové, otvorené rybinové a 6,3 mm minirybinové polokryté spoje.

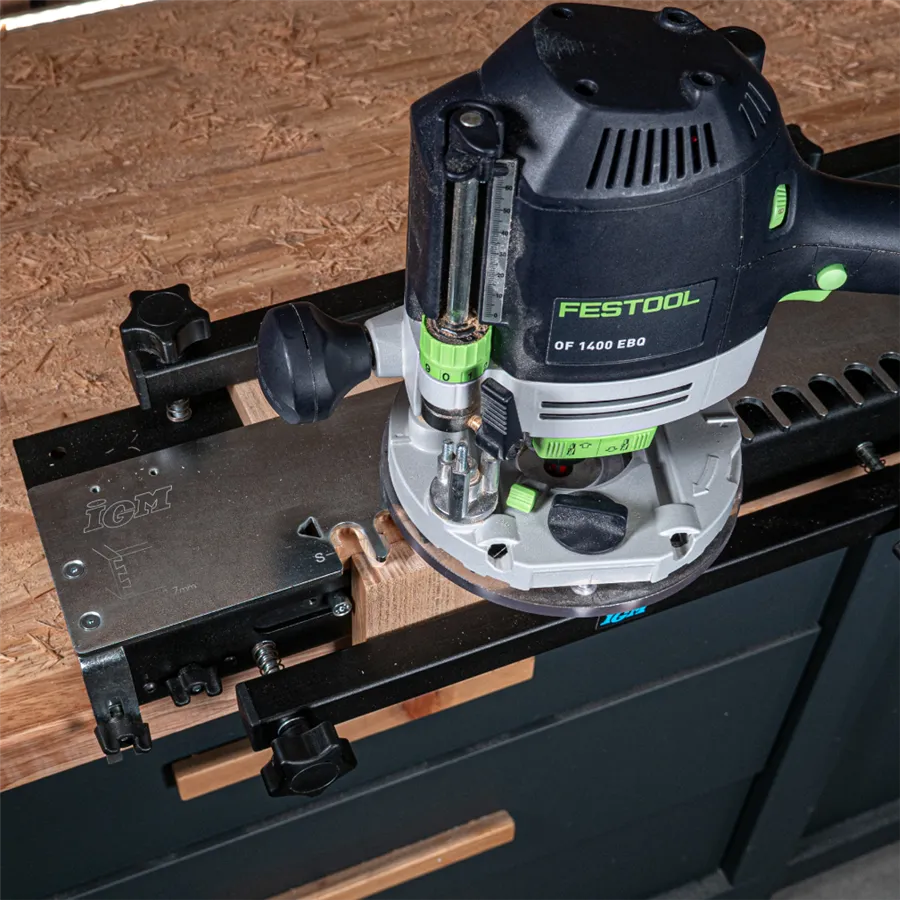

IGM FD600 umožňuje pomocou hornej frézky rýchlo vyrábať presné a opakovateľné polokryté rybinové spoje. Tie sa používajú napríklad pri výrobe zásuviek, nábytku z masívneho dreva a ďalších korpusových dielcov. Pracovná šírka 610 mm umožňuje obrábať širšie obrobky alebo vyrábať viac spojov v sérii. Obrobky sa pevne upnú k telu prípravku pomocou oceľových prítlakov a frézka je pri obrábaní vedená kopírovacím krúžkom pozdĺž presne vyrobenej šablóny.
Základná šablóna je určená na 12,7 mm polokrytý rybinový spoj s uhlom 14°. Na jeho výrobu je v balení aj zodpovedajúci kopírovací krúžok a fréza IGM M118-12781. Prípravok možno rozšíriť prídavnými šablónami na 6,3 mm minirybinový polokrytý spoj, 8 a 12,7 mm čapové spoje a 12,7 alebo 19 mm otvorené rybinové spoje. Pomocou jedného prípravku tak možno podľa zvolenej šablóny vyrábať niekoľko typov stolárskych spojov.
Pevné oceľové telo a držiaky šablóny spolu s robustnými prítlakmi zabezpečujú stabilné upnutie obrobku pri frézovaní. Posuvné dorazy uľahčujú presné a opakovateľné ustavenie dielov voči šablóne. Šablóna je laserom rezaná zo 4mm pozinkovaného oceľového plechu. Cinkovací prípravok IGM FD600 je vyrobený v Českej republike.
Do niektorých horných frézok nemožno kopírovací krúžok IGM upevniť priamo. V takom prípade možno použiť univerzálnu frézovaciu dosku IGM FRB170 na jeho presné vycentrovanie a upevnenie. Pred frézovaním finálneho výrobku odporúčame vždy vytvoriť skúšobný spoj a podľa neho doladiť nastavenie.
- Veľkosť spoja: 12,7 mm
- Uhol rybinového spoja: 14°
- Hrúbka obrobku: 11-25 mm
- Šírka obrobku: 21,5-610 mm
- Kopírovací krúžok: 15,8 x 4 mm
- Maximálny priemer základne frézky: 180 mm

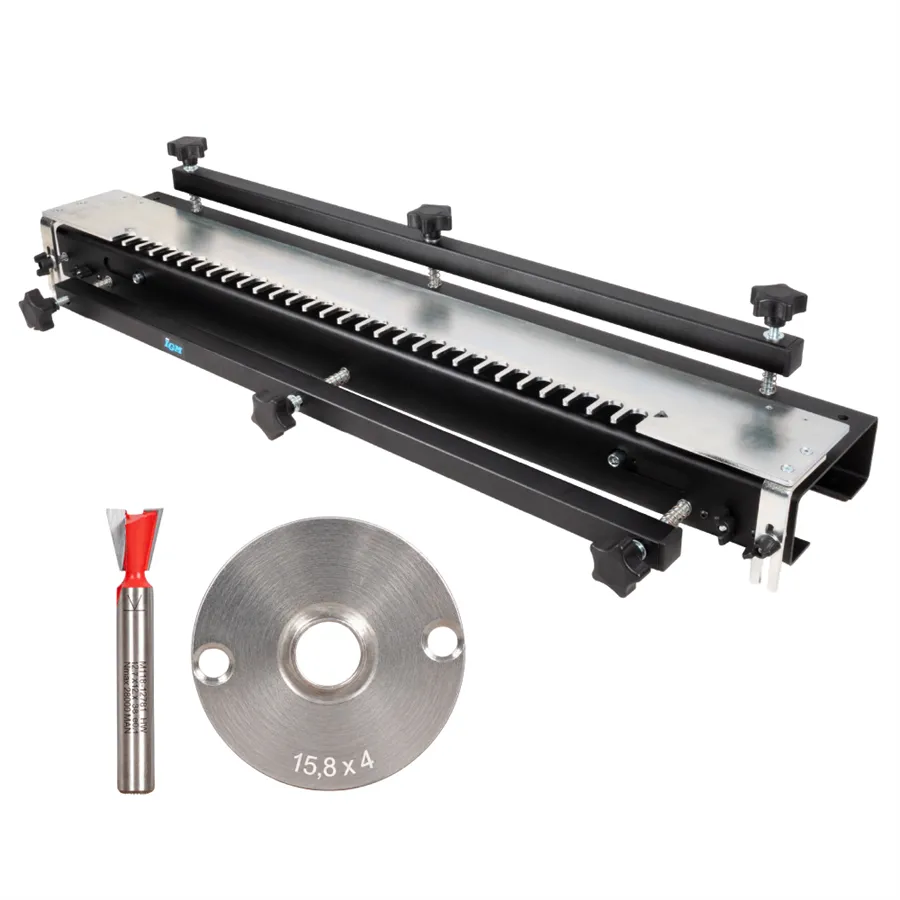

Súčasť balenia:
- 1x Cinkovací prípravok IGM FD600
- 1x Šablóna na 12,7 mm polokrytý rybinový spoj
- 1x IGM Kopírovací krúžok oceľový - D15,8x4mm
- 1x IGM M118 Fréza pre rybinový spoj - 14° D12,7x12,7 L61 S=8 HW
