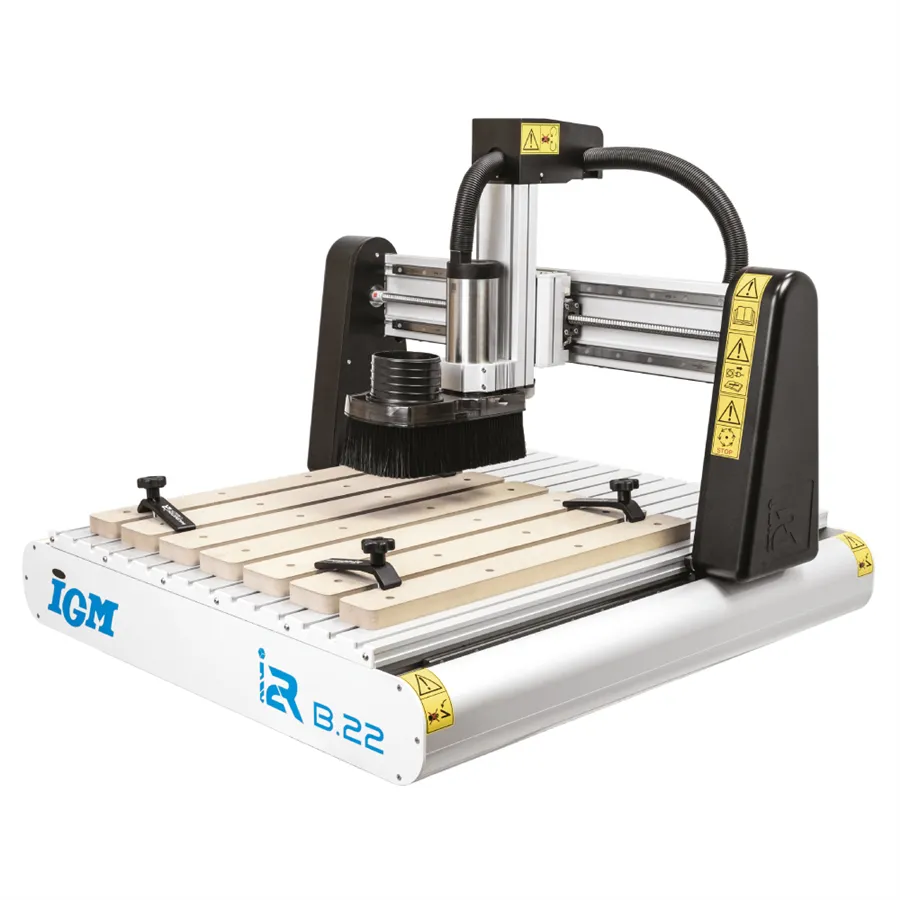

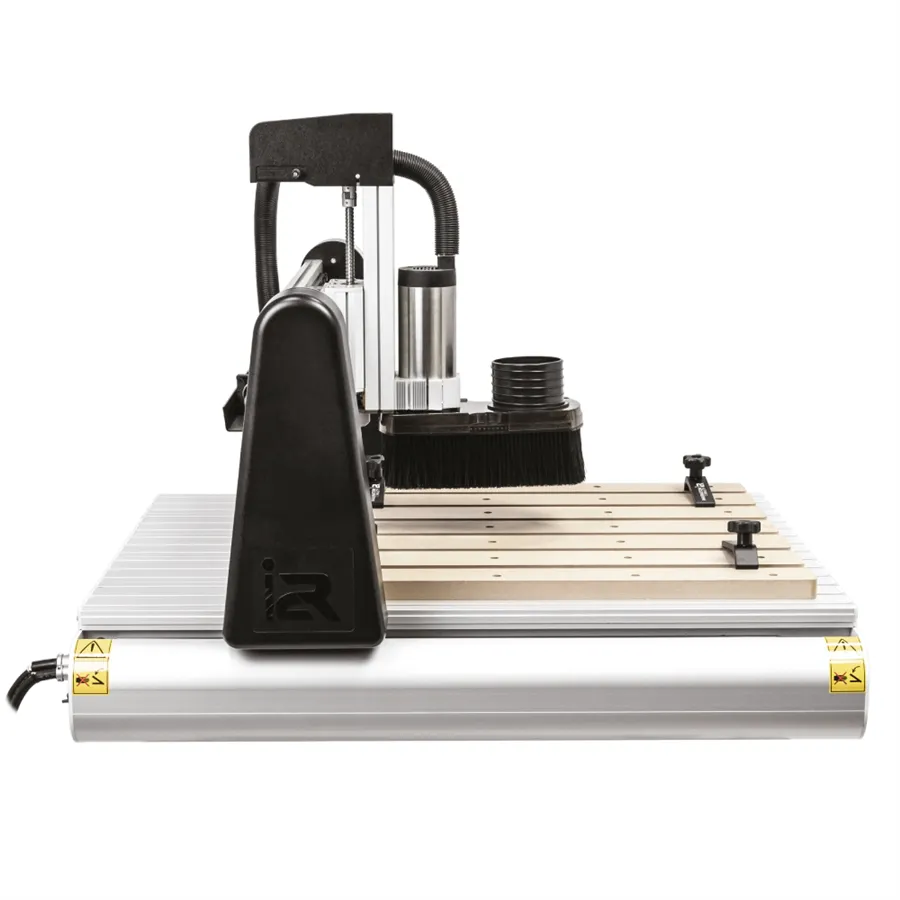

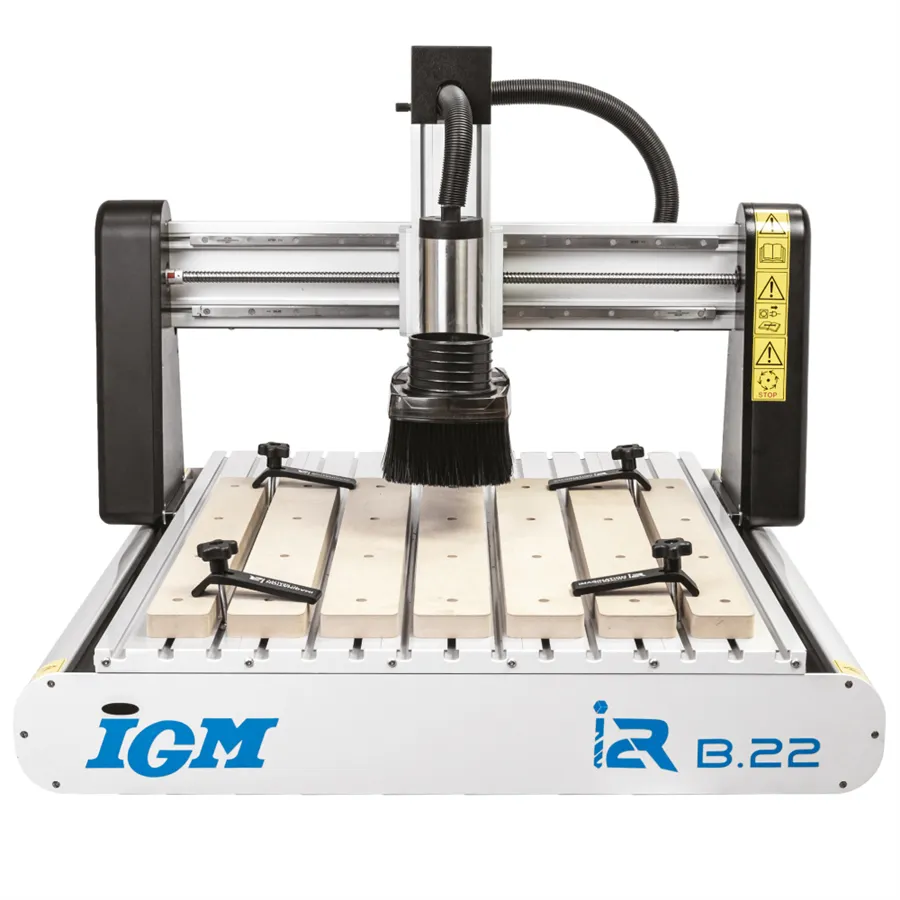

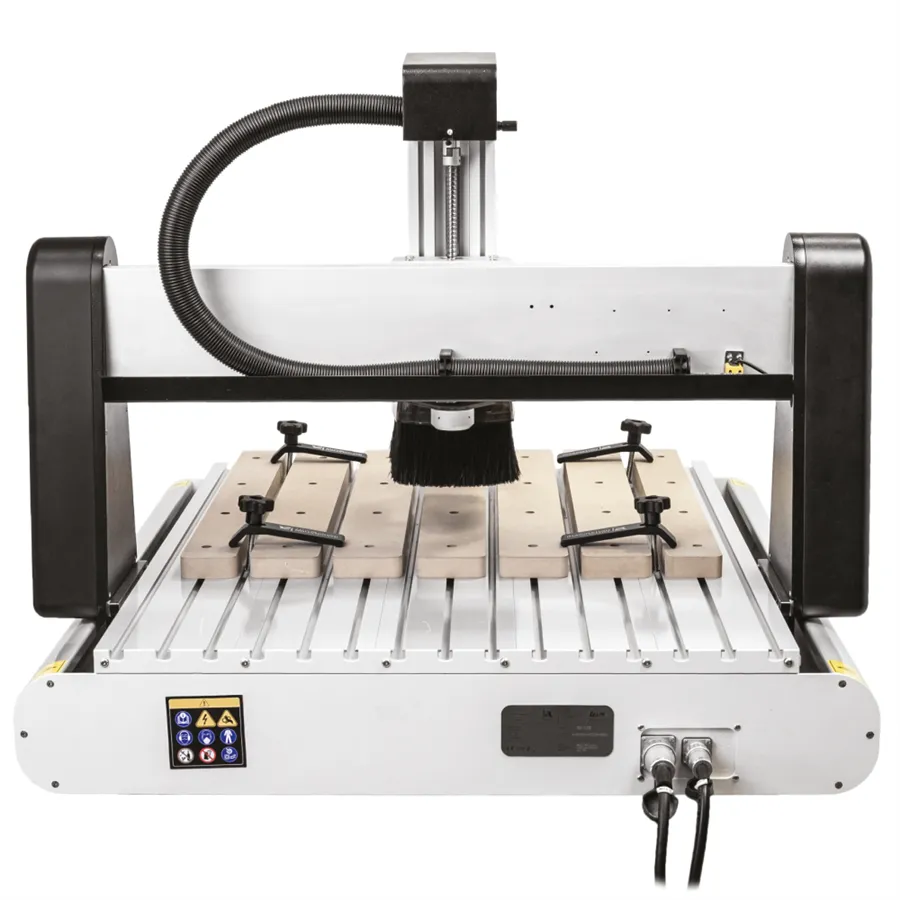

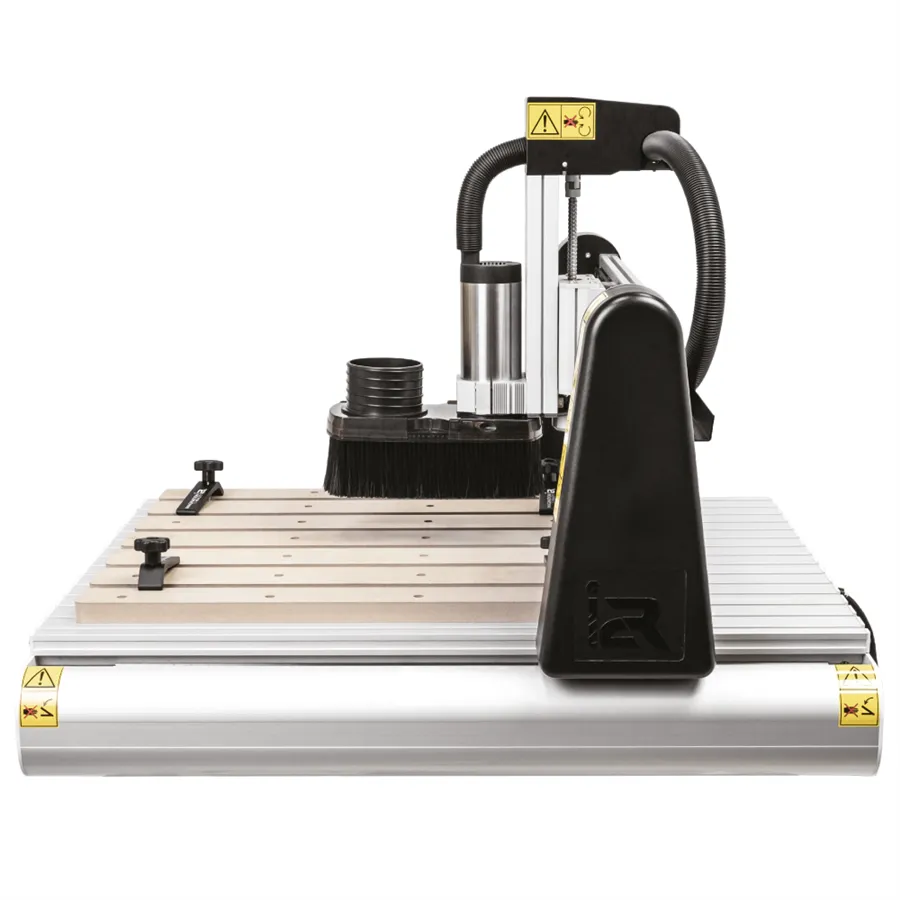

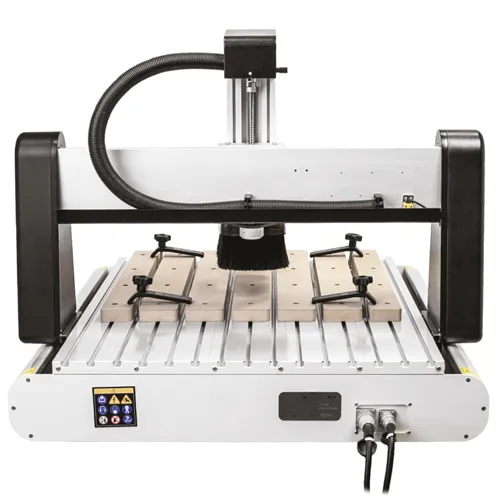

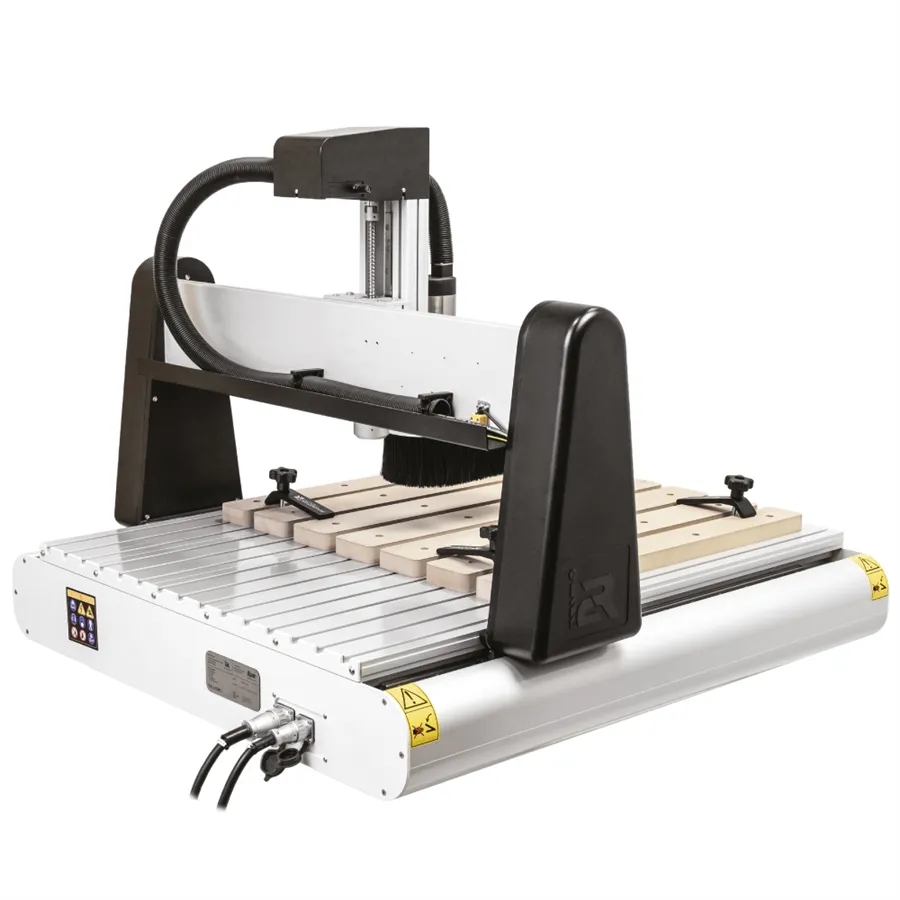

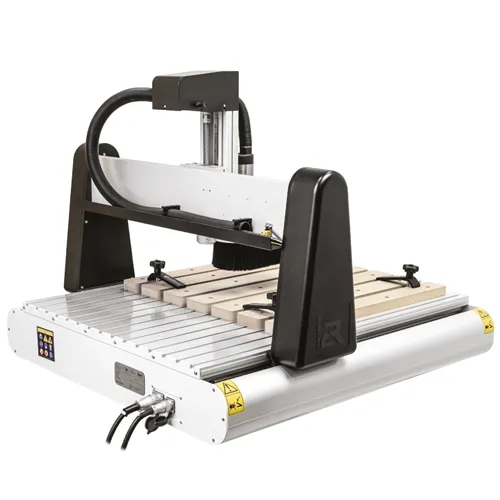

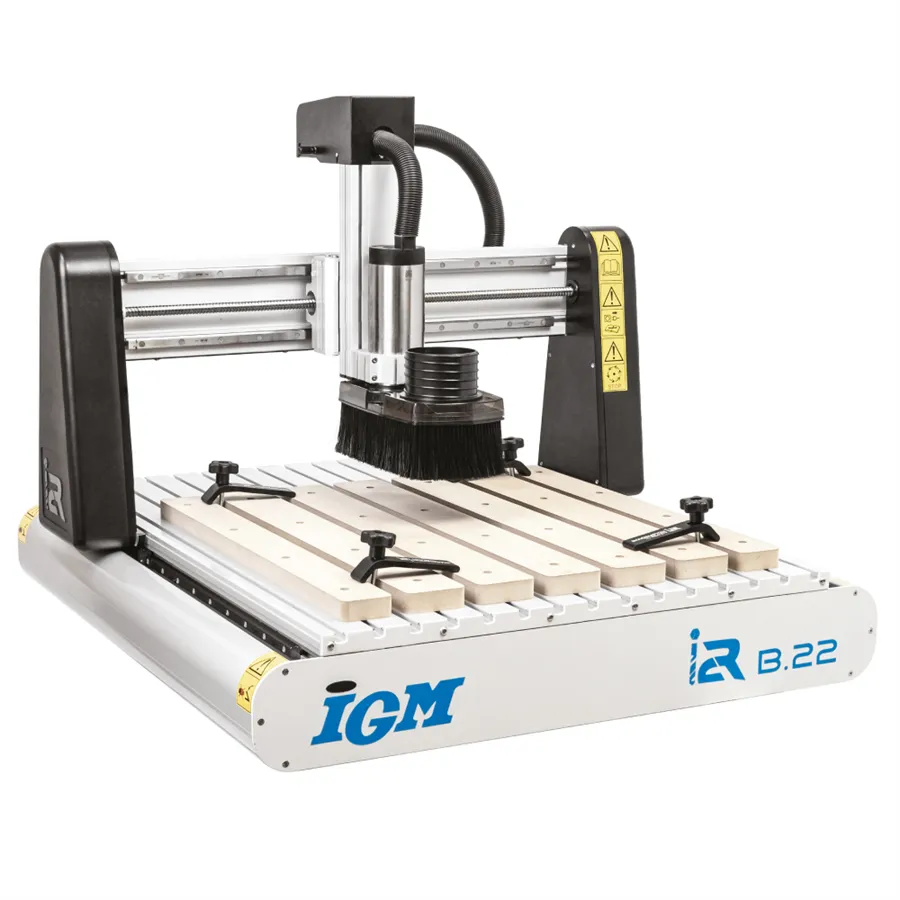

Malá trojosá CNC frézka pre začiatočníkov IGM i2R B22 na drevo, plast a peny. 2D a 3D frézovanie s výkonom 1,5 kW v rozsahu až 610 x 610 mm. Jednoduchý UCCNC softvér umožňuje pohyb frézky ovládať aj ovládačom pre Xbox.
• Vzduchom chladené bezuhlíkové vreteno 1,5 kW.
• Rozsah pohybu vretena až 610 x 610 x 130 mm (X x Y x Z).
• Presné guľôčkové skrutky.
• Prizmatické vedenie vo všetkých osiach.
• Integrované magnetické senzory všetkých troch osí.
• Senzor výšky nástroja.
• Presný a rovný hliníkový stôl s T drážkami a MDF doskami.
• 2D aj 3D frézovanie.
• Jednoduché ovládanie stroja pomocou PC a 3D náhľad práce v reálnom čase.
• Opakovacia presnosť 0,05 mm.
CNC frézka IGM i2R radu B bola vytvorená pre začínajúcich CNC užívateľov. Toto CNC kombinuje vysoko kvalitné komponenty s precíznym inžinierstvom. Výsledkom je extrémne schopný a výkonný, základný CNC stroj. CNC frézka IGM i2R sa ovláda pomocou softvéru UCCNC v PC. Ide o veľmi intuitívne rozhranie s mnohými funkciami, ktoré je vhodné aj pre neskúsených a začínajúcich operátorov CNC. Frézka B22 je mimoriadne kvalitný a presný stroj vyrobený z priemyselných komponentov, ktorý vám poskytne jednu z najdostupnejších vstupeniek do sveta CNC.
CNC frézka IGM i2R radu B je ideálna na obrábanie všetkých materiálov na báze dreva, väčšiny plastov, pien a polystyrénov. Stroj je vhodný na vyrezávanie 2D nábytkových dielcov, výrobu intarzií, 3D modelov, plastík, vzorkových výrobkov a prototypov alebo na popisovanie a značenie. Model B22 má veľmi presné vedenie na 16 mm guľôčkových skrutkách doplnených o kvalitné prizmatické vedenie s nízkym trením vo všetkých osiach. Na stroji preto nenájdete žiadne hnacie remene alebo prevodovky, ktoré by znižovali presnosť a zvyšovali vibrácie stroja. Guľôčkové skrutky aj lineárne vedenie frézok i2R využívajú recirkulačné ložiská, ktoré poskytujú veľmi nízku vôľu, bezkonkurenčnú presnosť, a sú schopné prenášať vysoké zaťaženie vo všetkých smeroch.
Výkonné 1,5 kW vreteno chladené vzduchom a kvalitné krokové motory s vysokým krútiacim momentom dodávajú tejto CNC frézke dostatok výkonu aj pre náročné niekoľkohodinové frézovanie.

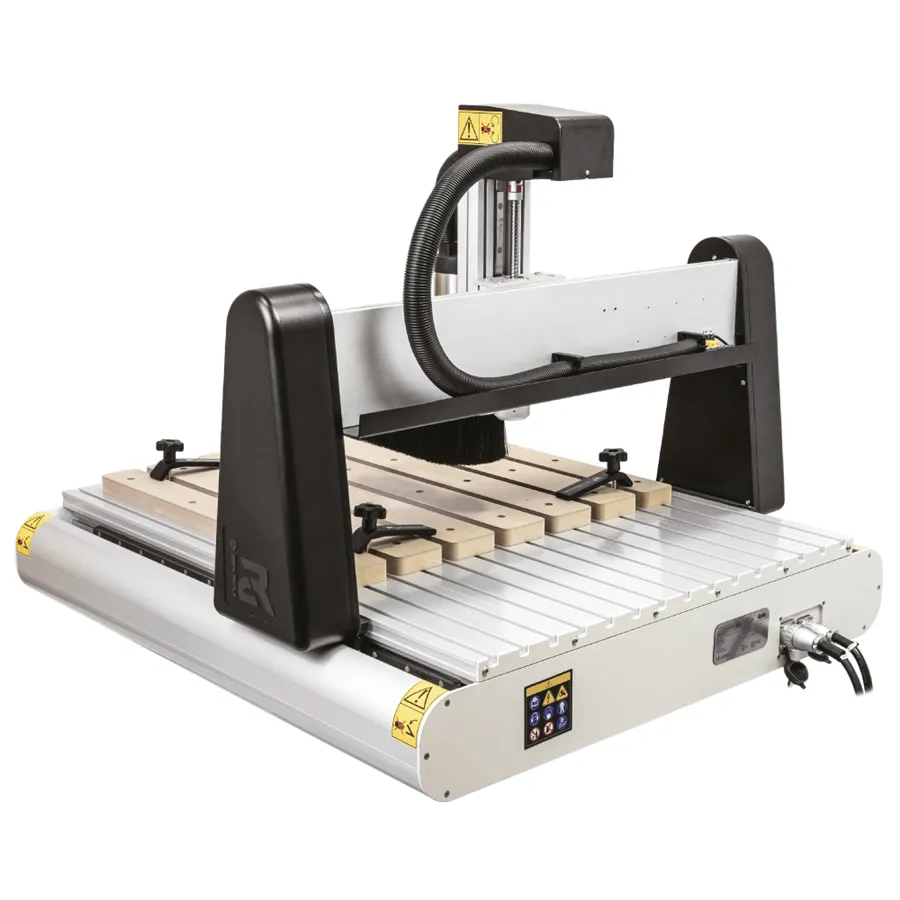

Na robustnom skrutkovanom oceľovom ráme je umiestnená hliníková stolová doska s hrúbkou 25 mm s integrovanými MDF doskami, ktoré presne podoprú obrábaný dielec a chránia vaše nástroje aj hliníkový stôl pred poškodením pri vyrezávaní dielcov. Medzi MDF doskami nájdete vodiace T-drážky, ktoré slúžia na montáž upínacích svoriek alebo na upnutie príslušenstva.
CNC frézky i2R sú na rozdiel od mnohých konkurentov vybavené na všetkých troch osiach magnetickými senzormi priblíženia, ktoré zabraňujú kolízii portálu s koncovými dorazmi v medzných polohách. To umožňuje využitie funkcie HOME, ktorá všetky tri osi skalibruje. Tým stroju dáte presne vedieť, kde sa nachádza vreteno voči pracovnej ploche. Všetky káble aj chladiace hadice sú chránené pred vytrhnutím, zlomením alebo priškripnutím vo všetkých troch osiach, pretože sú integrované a ukryté v ohybných chráničkách.
Vďaka softvéru UCCNC, ktorý je vrátane licencie dodávaný so strojom, vidíte každý krok stroja v reálnom čase na vašom notebooku. Prostredníctvom UCCNC môžete ľahko ovládať všetky pohyby aj parametre vášho CNC stroja, merať hĺbku nástroja dotykom na priložený senzor alebo sledovať priebeh vašej práce v 2D aj 3D náhľade. Vďaka maximálnej kompatibilite UCCNC s OS Windows môžete pohyb vašej CNC frézky i2R ovládať aj bezdrôtovo pomocou ovládača na hernej konzole Xbox (nie je súčasťou balenia).
Softvér UCCNC frézku ovláda, parametre vášho projektu si ale musíte najprv pripraviť v inom programe. Na to slúži CAD/CAM softvér, ktorý váš hotový projekt exportuje do G-kódu. G-kód ľahko nahráte do UCCNC softvéru pomocou jedného tlačidla, frézku potom stačí iba nastaviť k obrobku a spustiť. Vzhľadom na pracovné rozmery CNC stroja B22 stačí zakúpiť program VCarveDesktop, vďaka ktorému môžete tvoriť projekty na celej pracovnej ploche 610 x 610 mm, alebo VCarvePro, ktorý ponúka viac funkcií.
Súčasťou stroja je dotykový senzor výšky nástroja. Akonáhle do vretena vložíte nový nástroj, je potrebné presne zmerať dĺžku vášho nástroja vzhľadom na dielec alebo pracovný stôl. Dotykový senzor ľahko zapojíte do konektora na portáli frézky, senzor potom položíte pod nástroj a prostredníctvom programu UCCNC a jeho funkcie AUTO Touch-Off sa dĺžka nástroja automaticky zmeria a uloží do programu UCCNC.
Minimálne požiadavky UCCNC a Vectric na PC alebo notebook:
• Procesor: 2 GHz
• Operačná pamäť: 4 GB RAM
• Úložisko: 16 GB
• Operačný systém: Windows 7, 8, 10
• Ďalšie: USB-A port + Ethernet port
Notebook a CAD softvér Vectric nie sú súčasťou balenia.
• Typ: i2R B22
• Odporúčané použitie: Remeselník
• Výkon vretena (230V): 1500 W
• Chladenie vretena: vzduchom
• Typ klieštin: ER16
• Rozsah klieštin: 1 - 10 mm
• Otáčky vretena: 0 - 24 000 ot./min
• Max rýchlosť posuvu v osi X/Y: 3500 mm/min (58 mm/s)
• Max rýchlosť posuvu v osi Z: 1500 mm/min (25 mm/s)
• Typ vedenia: guľôčková skrutka 16 mm + prizmatické vedenie
• Rozsah v osi X: 610 mm
• Rozsah v osi Y: 610 mm
• Rozsah v osi Z: 130 mm
• Odsávanie: 100 mm
• Rozhranie: UCCNC (PC s OS Windows)
• Rozmery stroja (DxŠxV): 1050 x 930 x 800 mm
• Hmotnosť stroja: 90 kg
• Prepravné rozmery (DxŠxV): 1060 x 980 x 520 mm
• Hmotnosť balenia: 104 kg
Súčasť balenia:
• CNC stroj B22 s ovládacím boxom
• 2x Klieštiny ER16 (6 mm a 8 mm)
• Odsávací kryt
• 2x Montážny kľúč pre vreteno
• Dotykový senzor výšky nástroja
• UCCNC licencia (neobmedzená)
• 4x Prítlačná svorka
• Sieťový kábel
